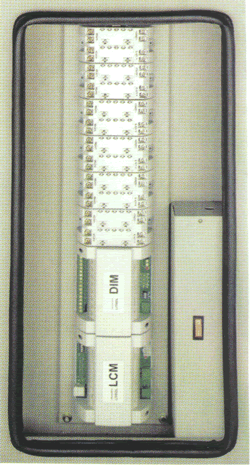

模块化灯光控制器(MLC)的组成包括：安装在机箱内的灯光控制模块(LCM)、电源单元以及诸如继电器控制模块(RCM)数字输入模块(DIM)、可编程开关模块(PSM)等灯光网络(LLN)设备。灯光网络在LCM与LLN设备之间的通信采用了LON网络连接技术。该技术的特点是电源和数据共用一对双绞线，用户在电源节点的链接上几乎不受拓扑结构的限制。

特点

• 软接线：照明电路不必重新接线，就可以按照逻辑控制的要求反复进行分组


• 控制灵活：每个开关可以用于任何区域灯光的控制


• 通用数据输入：为MLC实现与其他控制系统功能的集成提供了简便的手段


• 基于事件通信的LON端口：可靠的双向通信，低廉的整体安装成本


• 模块化设计：易于安装，并可随时按照需要进行扩展



模块化灯光控制器的组成和主要特点

• 插接模块：方便维修操作大多数硬件都可以做到快捷维修


• 现场操作员界面：操作员可以通过LCM与LLN通信，并实施控制


• 编程简单：采用图形命令编程，只需少量培训。

硬件

灯光控制模块

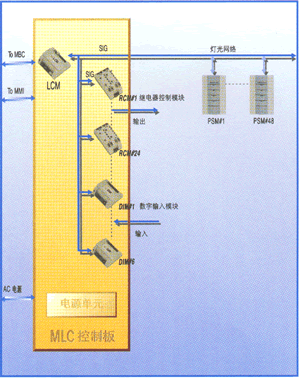

灯光控制模块(LCM)是MLC作为独立控制器和用户可编程FLN设备的主处理器，它可以实现对灯光设备的监视和控制。LCM通过LLN设备来收集有关灯光设备的信息，并可以同24个RCM、6个DIM和48个PSM实现通信。

LCM不具备用于开关输入和继电器输出的终端模块。所有LCM控制的物理接点必须终接在LLN设备中。
