模块化设备控制器(MEC)是APOGEE楼宇管理和控制系统的组成部分。该控制器是一种高性能的直接数字控制(DDC)监管设备控制器。模块化设备控制器可独立工作，也可加入网络以执行复杂的控制、监测和能源管理，而不需依赖更高级的处理器。多达100个模块化设备控制器或现场控制板在同层网上进行通信。
特点
- 控制器提供三种不同级别的控制，因而可灵活应用，满足您的要求。
- 远程安装的外部模拟和数字点模块，用于进一步进行点扩展。
- 经过实践验证的，与各设备控制应用相吻合的程序次序。
- 先进的，可调节HVAC控制算法的比例积分微分(PID)封闭系统可使振荡最小，并可保证精确空制。
- 内置的能源管理应用程序和DDC程序，可对设备进行全面管理。
- 综合的报警管理、历史数据记录、操作控制和监测功能。
- 备有远程互作用集线器(HUb)用于打印机、寻呼接收机和工作站。
硬件
控制器—三种类型的控制器具有灵活性，可提供和扩展功能从而能够满足应用需要。
- MEC控制器--100系列-除楼宇管理功能和系统管理功能外控制器可提供对输入／输出点板32个点的控制。
- MEC控制器--2O0系列-除控制输入／输出点板上的32个点外这一控制器支持模拟和数字点模块。这些点模块可通过控制器远程安装。这种能力扩展了模块化设备控制器的点容量，并提供了将点终端置于靠近负载处的经济方式。
- MEC控制器--300系列-这一控制器可提供对输入／输出点控制板上的点的控制，并可提供对模拟和数字点模块与APOGEE自动拨号调制解调器的支持。这一调制解调器支持包括提供APOGEE自动拨号的能力。这使得在远离中央控制器的应用中能够使用模块化设备控制器。

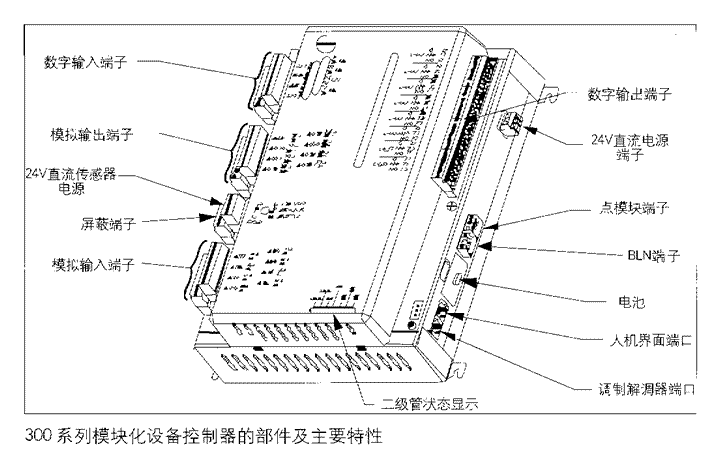

模块化设备控制器由以下3个主要部件组成
- 输入／输出点控制板—包括可执行A／D或D／A转换、信号处理、点指令输出及与控制器板通信的32个点(8 AI,8 AO,
8 DI,8 DO)。为方便现场接线，可将终端块移动。
|
- 电源 - 为模块化设备控制器的诸功能提供24v电源。
- 控制器板 包括主要处理器和协议2通信。300系列控制器也可提供适用于独立网络能力的APOGEE自动拨号。200系列和300系列控制器支持模拟或数字点模块从而可提供点扩展能力以适应应用的要求。
模块化设备控制器被安置在一金属箱中，以免受到自然力和环境的影响。
箱体组件
箱体组件包括电子和气动部件。用于固定的箱体包括--便于进行模块化设备控制器安装的穿孔板。箱体有两种尺寸可供选择，以满足安装的需要：
- 小型 - 可容纳一个模块化设备控制器或两个点模块。
- 大型 -可容纳一个模块化设备控制器和两个点模块，或容纳四个点模块。
箱体由金属制成，可安全盛放电路装置，并可保护部件不受瞬间电流的破坏。箱体还留有空间，从而可很容易地进行布线和接线。
模拟和数字点模块
除输入/输出板上的各点外，200系列和300系列模块化设备控制器还支持模拟与数字点模块。控制器最多可支持8个任意组合的点模块。根据作业要求，点模块可安装在控制器旁或远离控制器。点模块的走线总长度最大为200英尺(61米)。
模拟点模块支挎8‘模拟点4个模拟输入点；I 4个模拟输出点。数字点模块支持8个数字点、4个数字输入和4个数字输出。 |
