VLC现场控制器 |
 |
现场控制器的VLC系列 |
|
| 电源 |
24VAC, 20VA最小，加二进制输出负载（110VA最大）. |
| 处理器 |
Motorola CMOS 处理器（带ROM和RAM），可编程。 |
EEPROM |
8,192bytes，非挥发。 |
| 24VDC输出 |
24VDC，250mA（VLC 651RC3只提供150mA）给传感器和其它设备供电。 |
| 通讯 |
BACnet MS/TP网络,速率可达76.8Kbps。 |
| 环境 |
0-70• C，0-95％RH，不结露。 |
| BACnet一致性等级 |
3类，见一致性等级。 |
| 接线端子 |
螺钉接线端子，14-24 AWG电线。 |
遵从标准 |
UL标准的95安全等级。 欧洲标准EMC Directive 89/336/ECC。 FCC标准15-J A级。 |
型号 |
文件下载 |
VLC 1188C3 |
VLC 1188C3 |
| 输 入 |
11个10位分辨率的输入。所有输入端可接收热敏电阻、干触点、0-5VDC、0-10VDC、4-20mA。 0号输入端可以接BACtalk Microset。 1 - 3号输入端可以接脉冲信号。 |
|
| 数字输出 |
8个光电耦合可控硅输出，24VAC，@ 0.5A。 |
| 模拟输出 |
8个8位分辨率0-10VDC或4-20mA输出。 4-20mA由VLC提供，负载要回到VLC的地，最大负载阻抗为1000 Ohms。0-10VDC的最小负载阻抗为500 Ohms。 |
| 最大尺寸 |
117mm(H)´ 127mm(W)´ 38mm(D)。 |
| VLC 853C3 |
VLC 853C3 |
| 输入 |
8个10位分辨率的输入。所有输入端可接收热敏电阻、 干触点、0-5VDC、0-10VDC、4-20mA。 0号输入端可以接BACtalk Microset。 1 - 3号输入端可以接脉冲信号。 |
|
| 数字输出 |
5个光电耦合可控硅输出，24VAC，@ 0.5A。 |
| 模拟输出 |
3个8位分辨率0-10VDC或4-20mA输出。 4-20mA由VLC提供，负载要回到VLC的地，最大负载阻抗为1000 Ohms。0-10VDC的最小负载阻抗为50O Ohms。 |
| 最大尺寸 |
125mm(H)´ 136mm (W)´ 36mm (D)。 |
|
VLC 651RC3 |
VLC 651RC3 |
| 输入 |
6个10位分辨率的输入。所有输入端可接收热敏电阻、 干触点、0-5VDC、4-20mA。 0号输入端可以接BACtalk Microset。 1 - 3号输入端可以接脉冲信号。 |
|
| 数字输出 |
2个光电耦合可控硅输出，24VAC，@ 0.5A。 3个独立继电器输出， 240VAC，@ 10A。 |
| 模拟输出 |
1个10位分辨率0-20mA 或0-10VDC输出。 输出由VLC提供，负载要回到VLC的地。最小负载阻抗为500 Ohms。 |
| 最大尺寸 |
125mm(H)´ 140mm(W)´ 36mm(D)。 |
|
VLC 16160C3 |
VLC 16160C3 |
| 电源 |
24VAC，20VA最小，加二进制输出负载（110VA最大）. |
|
| 输入 |
16个10分辨率输入。所有输入端可接收热敏电阻、干触点、0-5VDC、4-20mA。 0号输入端可以接BACtalk Microset。 1 - 3号输入端可以接脉冲信号. |
| 数字输出 |
16个光电耦合可控硅输出，24VAC，@ 0.5A。 |
| 最大尺寸 |
178mm(H)´ 124mm(W)´ 39mm(D)。 |
VLC 660RC3 |
VLC 660RC3 |
| 电源 |
24VAC, 5VA最小，加二进制输出负载（50VA最大）. |
|
输入 |
6个10分辨率输入。所有输入端可接收热敏电阻、干触点、0-5VDC、4-20mA。 0号输入端可以接BACtalk Microset。 1 - 3号输入端可以接脉冲信号. |
| 数字输出 |
3个光电耦合可控硅输出，24VAC，@ 0.5A。 3个独立继电器输出，240VAC，@ 10A。 |
| 最大尺寸 |
125mm(H)´ 136mm(W)´ 36mm(D)。 |
|
VLC 550C3 |
VLC 550C3 |
| 电源 |
24VAC, 5VA最小，加二进制输出负载（65VA最大）. |
|
输入 |
5个10分辨率输入。所有输入端可接收热敏电阻、干触点、0-5VDC、4-20mA。 0号输入端可以接BACtalk Microset。 1 - 3号输入端可以接脉冲信号. |
| 数字输出 |
5个光电耦合可控硅输出，24VAC，@ 0.5A。 |
最大尺寸 |
125mm(H)´ 127mm(W)´ 36mm(D)。 |
VLC 1600C3 |
VLC 1600C3 |
| 电源 |
24VAC，20VA最小. |
|
| 输入 |
16个10分辨率输入。所有输入端可接收热敏电阻、干触点、0-5VDC、4-20mA。 0号输入端可以接BACtalk Microset。 1 - 3号输入端可以接脉冲信号. |
| 最大尺寸 |
178mm(H)´ 124mm(W)´ 39mm(D)。 |
|
|
|
|
| 变风量应用控制器 |
|
处理器 Motorola CMOS 处理器（带ROM和RAM），可编程。
EEPROM 4,096 bytes，非挥发。
通讯 BACnet MS/TP网络,速率达76.8Kbps。
流传感器 0-300Pa 压差传感器。
环境 0-70• C，0-95％RH，不结露。
BACnet一致性等级 3类，见一致性等级。
遵从标准 UL标准的95安全等级。
欧洲标准EMC Directive 89/336/ECC。 FCC标准15-J A级。
特点和用途
- 互操作性 在MS/TP局域网上与BACnet完全兼容，无需专用的芯片组就可紧密
地集成到BACnet系统中,通讯速度可达76.8kbps.
- 多功能 完全可编程逻辑控制。出厂前可预置，现场亦可修改。可与智慧型房
间传感器(Microset)或操作器(Microtouch)一起工作。Microset带有 数字显示和简单按钮控制，它既是用户的控制中心，又是现场服务工具。
- 可靠 全部的标定、程序、操作员输入的设置数据都保存在EEPROM中，以保
证稳定、可靠、独立地运行
- 精确 带有在原厂经过多风速点标定的集成气流传感器。技术员在平衡系统
可在现场调整标定最小、最大和再加热气流参数，以补偿由于风箱的 安装和类型带来的微小变化。
|
|
型号 |
文件下载 |

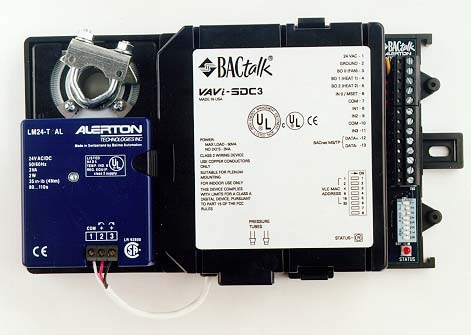

VAV-SDC3 单风管变风量风箱应用控制器 |
VAV-SDC3 |
电源 24VAC，最小5VA，最大65VA
输入 4个 10位分辨率输入
输出 5个可控硅数字输出，24VAC，@ 0.5A
可预置程序包括 ： 单制冷，单制冷加串联风机，单制冷加并联风机， 单制冷加二次电加热，单制冷加二次电阀加热等标准应用。 |
|
VAV-DDC3 双风管变风量风箱应用控制器电源 |
VAV-DDC3 |
24VAC，最小5VA，最大65VA
输入 4个 10位分辨率输入
输出 4个可控硅数字输出，24VAC，@ 0.5A
可预置程序包括 ： 双风管等标准应用。 |
|
VAV-DD7C3双风管变风量风箱应用控制器 |
VAV-DD7C3 |
电源 24VAC，最小10VA，最大100VA
输入 4个 10位分辨率输入
输出 7个可控硅数字输出，24VAC，@ 0.5A
可预置程序包括 ： 双风管，双风管加风机等标准应用。 |
|
网络中继器及智慧型房间传感器

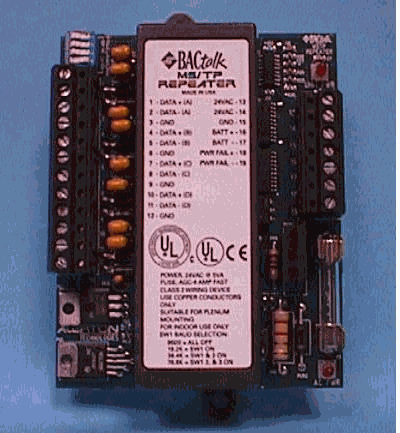

网络中继器Repeater |
Repeater |
特点和用途
- 简单 为BACnet MS/TP局域网专门设计。
- 灵活 星形总线结构对MS/TP网的扩展提供极大的灵活性。可分4段，每段可以运行4000英尺。
- 经济 为扩展系统中支持多控制器提供经济有效的解决方法。
- 可靠 一个选用电池可以连接到BACtalk MS/TP 网络中继器，以保在24VA电源中断时保持通讯。当电源中断并启用备用电池时，“电源故障”输出闭合并产生一个报警动作。
技术参数
电 源 24VAC, 5VA最小。
信 号 EIA-485
环 境 0-70• C，0-95％RH，不结露。
电 池 6V, 2.5 AHR, 铅密封。
报警输出 光电耦合可控硅输出，24VAC， @ 50mA
最大尺寸 130mm(H)´ 90mm(W)´ 30mm(D)。
遵从标准 UL标准的95安全等级。
欧洲标准EMC Directive 89/336/ECC。
FCC标准15-J A级。 |
|
智慧型房间传感器Microset |
|
特点和用途
- 多功能 通过LED数字显示及按钮控制，租户及维修人员可查看房间温度或温湿度和室外温度，选择风机转速，改变房间温湿度设置，操作简单直接。
- 灵活 “操作预设”以半小时为一个设定单元，并可记录在 BACtalk的操作终端，实现强而有力的能量管理。
- 经济 选用温度传感器或温湿度传感器，均只占一个输入点。
美观 流行的款式可以增强房间的美感
技术参数
热敏电阻 在22• C时10K欧姆
精 度 在0-C 至77- C 间 0.2-C
环 境 0-70C，0-95％RH，不结露。
湿度精度（选项） 0-100% RH @ 25C时 2% RH。
环 境 -40-85C
最大尺寸 117mm(H)´ 76mm(W)´ 34mm(D)
遵从标准 UL标准的95安全等级。
欧洲标准EMC Directive 89/336/ECC。 FCC标准15-J A级。 |
|
现场控制器技术总结一览表
型号 |
一致性
等级 |
编程 功能 |
耗能 |
通讯
速度 |
24V DC 电源 输出 |
通用输入点 |
输入信号 |
数字 输出点 |
输出信号 |
模拟
输出点 |
输出
信号 |
文件下载 |
VLC1188 C3 |
3类 |
有 |
24Vac 20VA 至110VA |
76.8 Kbps |
250 mA |
11 |
干触点, 热敏电阻, 0-5Vdc，0-10Vdc, 4-20mA，Microset,3个脉冲信号 |
8 |
8个光电耦合 可控硅24Vac@0.5A |
8 |
4-20mA 或 0-10Vdc |
VLC1188 C3 |
VLC853 C3 |
3类 |
有 |
24Vac 20VA 至110VA |
76.8 Kbps |
250 mA |
8 |
干触点, 热敏电阻, 0-5Vdc，0-10Vdc, 4-20mA，Microset,3个脉冲信号 |
5 |
5个光电耦合 可控硅24Vac@0.5A |
3 |
4-20mA 或 0-10Vdc |
VLC853 C3 |
VLC651R C3 |
3类 |
有 |
24Vac 20VA 至110VA |
76.8 Kbps |
150 mA |
6 |
干触点, 热敏电阻, 0-5Vdc，4-20mA，Microset,3个脉冲信号 |
5 |
2个光电耦合 可控硅24Vac@0.5A, 3个220Vac@10A |
1 |
0-20mA 或 0-10Vdc |
VLC651R C3 |
VLC16160C3 |
3类 |
有 |
24Vac 20VA 至110VA |
76.8 Kbps |
250 mA |
16 |
干触点, 热敏电阻, 0-5Vdc，4-20mA，Microset,3个脉冲信号 |
16 |
16个光电耦合 可控硅24Vac@0.5A |
0 |
|
VLC16160C3 |
VLC660R C3 |
3类 |
有 |
24Vac 5VA 至 50VA |
76.8 Kbps |
150 mA |
6 |
干触点, 热敏电阻, 0-5Vdc，4-20mA，Microset,3个脉冲信号 |
6 |
3个光电耦合 可控硅24Vac@0.5A, 3个220Vac@10A |
0 |
|
VLC660R C3 |
VLC550 C3 |
3类 |
有 |
24Vac 5VA 至 65VA |
76.8 Kbps |
250 mA |
5 |
干触点, 热敏电阻, 0-5Vdc，4-20mA，Microset,3个脉冲信号 |
5 |
5个光电耦合 可控硅24Vac@0.5A |
0 |
|
VLC550 C3 |
VLC1600 C3 |
3类 |
有 |
24Vac 20VA |
76.8 Kbps |
250 mA |
16 |
干触点, 热敏电阻, 0-5Vdc，4-20mA，Microset,3个脉冲信号 |
0 |
|
0 |
|
VLC1600 C3 |
VAV SD C3 |
3类 |
有 |
24Vac 5VA 至 65VA |
76.8 Kbps |
|
4 |
干触点, 热敏电阻，Microset |
5 |
5个可控硅24Vac@0.5A |
0 |
|
VAV SD C3 |
VAV DD C3 |
3类 |
有 |
24Vac 5VA 至 65VA |
76.8 Kbps |
|
4 |
干触点, 热敏电阻，Microset |
4 |
4个可控硅24Vac@0.5A |
0 |
|
VAV DD C3 |
VAV DD7 C3 |
3类 |
有 |
24Vac 10VA 至 100VA |
76.8 Kbps |
|
4 |
干触点, 热敏电阻，Microset |
7 |
7个可控硅24Vac@0.5A |
0 |
|
VAV DD7 C3 |
|
|
