前言-楼宇自控系统的一场革命

未来从这里起步

BACnet给楼宇自控管理系统带来了地场革命。BACtalk则带给了世界第一个基于BACnet的综合系统。控制达到了如 此之高和灵活的水平,从未有过如此适用的组态和开放系统结构。艾顿(Alerton)又一次捷足先登。

BACnet-楼宇各系统集成的实现基础

随着大楼内各个以计算机/微处理器控制为基础的设备日益增多,系统集成是当今最迫切的问题。要实现系统集成,各厂家必需按某一标准通讯协议来发展其自身产品,为解决这一问题,美国ASHRAE协会集合各厂家用户及系统工程师意见制定了ANSI/ASHRAE135-1995(欧洲CEN Technical Committee247)BACnet的标准。

BACnet并不是软件,它是一个标准通讯及数据交换协议,而各厂家亦会按这标准发展与BACnet兼容的控制器或接口,最终达到不同厂家控制器可在这一标准通讯通道上互相交换通讯住处数据的目的。

从用户方面考虑,他们可拥有更大自由度在BACnet兼容控制器内按他们要求的价钱、功能及售后服务而选择适当的厂家及产品,同时亦可不必领带一个厂家为其原有系统扩展,使用户所受的限制性降至最低。BACnet的出现,为用户提供了更大的利益和方便。

BACtalk一个完全的BACnet系统

作为在楼宇自控及管理系统硬件及软件开发的先驱,Alerton公司意识到应用BACnet之优点并砍BACnet必将成为日后厂家发展产品的方向,故壅发展了符合ANSI/ASHRAE135-1995有关对BACnet规定的产品及系统BACtalk视窗控制管理系统以适用现今及将来市场的需要。这种领先别人一步的做法正是Alerton公司发展的不变政策。

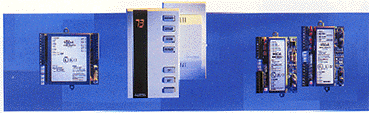

BACtalk系统完全采用了微软视窗作为平台发展其楼宇自控管理软件,故操作员可从彩色荧光屏/个人计算机中监察各个系统情况。为配合BACtalk系统,Alerton公司亦发展了与其相配的DDC控制器VLC(Visual Logic Controller)。故由中央站到讯息协调器以及到各个不同子系统内完全为用户提供前所未有之系统灵活性。并为将来与其他厂家BACnet兼容控制器及系统集成提供一个巩固的基础。在这有力的基础下,BACtalk系统能满足不同楼宇对自控管理的要求,从小型系统到大型系统,BACtalk视窗管理系统都能胜任。

BACtalk系统特点


1).全BACnet兼容系统

从网络控制器,路由器到DDC控制器均符合美国暖通空调师学会(ASHRAE)对BACnet,ANSI/ASHRAE135-1995标准通讯协议之有关规定。

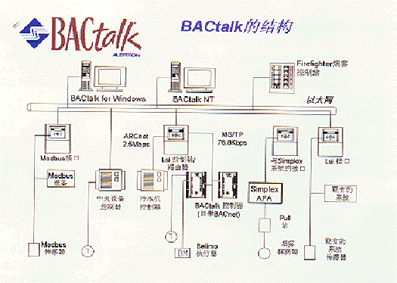

2)简单、直接的两层结构图

由于网络控制器及路由器可直挂装在以太网或ARCNET网上,与计算机工作站同层。在网络控制器或路由器下通过MS/TP通讯网连接各DDC控制器。故上层只是计算机和网络控制器及路由器而下层则是DDC控制器。

3)高速通讯网络


由于网络控制器及路由器可直挂装在以太网上,而以太网通讯速度可达10MB。在网络控制器及路由器下的MS/TP通讯网亦达到76.8Kbps,使DDC与DDC间通讯及交换数据资料更快捷。

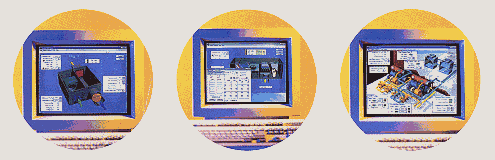

4)三维立体动态图形及全图形

三维立体动态图形能实时反映各设备情况,使操作更直观及简单,三维图形可通过软件、AutoCAD或扫描输入系统。

5)通用工作平台


BACtalk系统是在WINDOWS95或WINDOWS NT工作平台下运行。Windows均为大众认识。



6)多种不同通讯形式

网络控制器及路由器能支持多种不同通讯形式

--以太网,ETHERNET

--ARCNET

--Point to Point-调制解调器

--MS/TP

7)扩展更为方便

由于网络控制器及路由器是直接挂在以太网或ARCNET网上,故扩展非常容易,而数量亦没有限制。数据处理只取决于计算机硬件配置。

MS/TP网可通过网络中继器扩展距离及覆盖范围。使增加DDC到各设备进行监控更为灵活。

8)功能强大的图形编程软件

Alerton公司为BACtalk系统开发了一种功能强大,使用简便的编程工具-Visual Logic图形编程软件,它包括了一整套功能齐全的功能块和模型数据库,每个功能会都用一个三维立体图形表示,通过有机的连接,可以提供一个

非常清晰的控制流程,实现所需要的任何控制序列。并且可立刻编程存档资料方便日后查询。因此任何技术人员接手后,都能在短时间内掌握整个控制原理和程序。

使用VISIO作为绘图工具。在视窗环境中,Visual Logic编程图形和BACtalk动态运行图形可以同时显示在荧光屏上,因而可立即在动态图形上看到修改后的控制效果。这种实时同步操作的编程语言为工程人员提供了前所未有的方便并减少了反复查询的繁复程序。

美国艾顿(Alerton)公司简介

美国艾顿(Alerton)公司是生产暖通空调直接数字控制系统的专业厂商之先导。艾顿公司成立于1980年,全球市场营销,研究发展部门都设在位于华盛顿州雷德蒙的Alerton总部。巨大的投资保持了Alerton的竞争力,并使Alerton

不断地把最新技术应用到产品中,新技术的应用给予Alerton的产品以巨大的市场冲击力,给客户应用和选择提供了极大的灵活性。

Alerton具有世界先进水平的楼宇自控系统使物业管理者和业主能够监视设备运行,进行能量管理,租户记帐以及定时控制。Alerton的楼宇自控系统满足适用于从写字楼、医院、大学、工厂、饭店及军事设施等任何规模的楼宇。


|
